胶球在凝汽器胶球清洗装置的作用
发布时间：2013/9/29 点击次数：1587
一、胶球清洗统原理：
其基本原理就是借助水流的作用，将湿态直径稍大于冷凝管内径的胶球通过冷凝管对冷凝管进行不断的擦洗，来清楚冷凝管内壁的污垢，始终保持冷凝管的清洁胶球注入过程：将浸泡好的胶球装入装球器，打开电动三通阀对胶球系统引水，同时通过打开装球器上的排气阀排出系统内对于的气体。
注水排气结束后，打开电动三通阀。打开装球器上切换阀，系统处于注球状态。启动胶球泵，这时装球器内的胶球在胶球泵的动力的驱动下由喷球器喷射只冷凝管的入口，在冷却水流的带动下进入冷凝管进行擦洗冷凝管，之后胶球随水流进入收球网。
胶球回收过程：由收球网将胶球由冷却水中拦截。这时，关闭装球器上的切换阀，打开电动三通阀，打开电动三通阀，系统处于收球状态，在胶球泵的动力下胶球被回收至装球器中，等待下一次的循环清洗。
胶球注入过程：将浸泡好的胶球装入装球器，打开电动三通阀对胶球系统引水，同时通过打开装球器上的排气阀排出系统内对于的气体。注水排气结束后，打开电动三通阀。
打开装球器上切换阀，系统处于注球状态。启动胶球泵，这时装球器内的胶球在胶球泵的动力的驱动下由喷球器喷射只冷凝管的入口，在冷却水流的带动下进入冷凝管进行擦洗冷凝管，之后胶球随水流进入收球网。
胶球回收过程：由收球网将胶球由冷却水中拦截。这时，关闭装球器上的切换阀，打开电动三通阀，打开电动三通阀，系统处于收球状态，在胶球泵的动力下胶球被回收至装球器中，等待下一次的循环清洗。

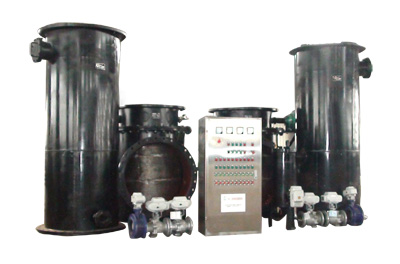

二、胶球清洗系统组成：
1、装球器：装球器是胶球清洗装置中用于装球、取球、观察胶球运行状况的装置。此装置设置有足够的容积，保证海绵胶球有回旋的余地。
2、收球网：网是胶球清洗装置的关键设备。安装在冷凝器出水管道上，用于将胶球从冷却水中分离并收集起来，再由胶球泵将胶球送至装球器。收球器具有收球率高、水阻小、适应性强等优点。不锈钢网板抗腐蚀、抗冲击、耐老化。
3、分汇器：采用优质铸钢焊接而成，配有透明的观察窗，能够直观的观察到胶球的运行情况及质量状态。合理分配胶球的去向，确保凝汽器两侧的清洗几率，杜绝了因循环水两侧压差过大引起的胶球只清洗一侧的可能。
4、胶球泵：采用单吸卧式离心泵，具有不损球、不堵塞、运行平稳、使用寿命长等优点。泵的通流部分可以采用不同性能不锈钢制造，适用于以不同水质为冷却水源中 央空调系统。
5、分汇器：分汇器把清洗胶球喷射入冷却水管线的入口，实现了良好的胶球分配，保 证每一个冷却管都有近似相等清洗的机会和频率。分汇器：配有透明的观察窗，能够直观的观察胶球的运行状况。

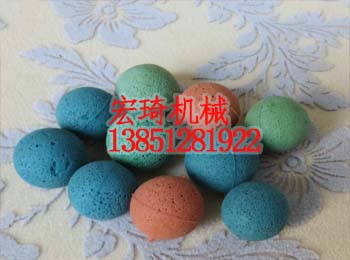

6、清洗胶球：海绵胶球的膨胀率控制在0～0.5mm之内，密度均匀、制作精良，彼此连通，光滑表皮，不易老化，无疏松、且耐磨性好。
7、程控系统： 采用PLC控制，设计先进合理。根据客户需要灵活设定清洗频率。本装置可根据现场工程需要设计制造。
其基本原理就是借助水流的作用，将湿态直径稍大于冷凝管内径的胶球通过冷凝管对冷凝管进行不断的擦洗，来清楚冷凝管内壁的污垢，始终保持冷凝管的清洁胶球注入过程：将浸泡好的胶球装入装球器，打开电动三通阀对胶球系统引水，同时通过打开装球器上的排气阀排出系统内对于的气体。
注水排气结束后，打开电动三通阀。打开装球器上切换阀，系统处于注球状态。启动胶球泵，这时装球器内的胶球在胶球泵的动力的驱动下由喷球器喷射只冷凝管的入口，在冷却水流的带动下进入冷凝管进行擦洗冷凝管，之后胶球随水流进入收球网。
胶球回收过程：由收球网将胶球由冷却水中拦截。这时，关闭装球器上的切换阀，打开电动三通阀，打开电动三通阀，系统处于收球状态，在胶球泵的动力下胶球被回收至装球器中，等待下一次的循环清洗。
胶球注入过程：将浸泡好的胶球装入装球器，打开电动三通阀对胶球系统引水，同时通过打开装球器上的排气阀排出系统内对于的气体。注水排气结束后，打开电动三通阀。
打开装球器上切换阀，系统处于注球状态。启动胶球泵，这时装球器内的胶球在胶球泵的动力的驱动下由喷球器喷射只冷凝管的入口，在冷却水流的带动下进入冷凝管进行擦洗冷凝管，之后胶球随水流进入收球网。
胶球回收过程：由收球网将胶球由冷却水中拦截。这时，关闭装球器上的切换阀，打开电动三通阀，打开电动三通阀，系统处于收球状态，在胶球泵的动力下胶球被回收至装球器中，等待下一次的循环清洗。
二、胶球清洗系统组成：
1、装球器：装球器是胶球清洗装置中用于装球、取球、观察胶球运行状况的装置。此装置设置有足够的容积，保证海绵胶球有回旋的余地。
2、收球网：网是胶球清洗装置的关键设备。安装在冷凝器出水管道上，用于将胶球从冷却水中分离并收集起来，再由胶球泵将胶球送至装球器。收球器具有收球率高、水阻小、适应性强等优点。不锈钢网板抗腐蚀、抗冲击、耐老化。
3、分汇器：采用优质铸钢焊接而成，配有透明的观察窗，能够直观的观察到胶球的运行情况及质量状态。合理分配胶球的去向，确保凝汽器两侧的清洗几率，杜绝了因循环水两侧压差过大引起的胶球只清洗一侧的可能。
4、胶球泵：采用单吸卧式离心泵，具有不损球、不堵塞、运行平稳、使用寿命长等优点。泵的通流部分可以采用不同性能不锈钢制造，适用于以不同水质为冷却水源中 央空调系统。
5、分汇器：分汇器把清洗胶球喷射入冷却水管线的入口，实现了良好的胶球分配，保 证每一个冷却管都有近似相等清洗的机会和频率。分汇器：配有透明的观察窗，能够直观的观察胶球的运行状况。
6、清洗胶球：海绵胶球的膨胀率控制在0～0.5mm之内，密度均匀、制作精良，彼此连通，光滑表皮，不易老化，无疏松、且耐磨性好。
7、程控系统： 采用PLC控制，设计先进合理。根据客户需要灵活设定清洗频率。本装置可根据现场工程需要设计制造。
