凝汽器换管中不锈钢管与铜管的最大区别是？

不锈钢管热交换器与铜管热交换器最大的区别是：
     第一、铜管比不锈钢管更不容易结垢。
     第二、是传热性能。铜的热传导率要比不锈钢的高 ，不锈钢管，不锈钢无缝管，不锈钢镜面管，不锈钢焊管，焊接三通，快装堵头所以同样形状的铜管的传热系数要比不锈钢管的高。所以在蒸发器冷凝器上用的换热管基本上都是用铜做的。
     第三、不锈钢的强度要比铜高一些，所以现在我们所看到板式换热器的板片都是不锈钢的（当然也不其它的，如钛板、石墨），但最初的板片也是铜的。
     凝汽器换管工程采用不锈钢管作为换热管，管子用胀管法固定在端管板上，中间有隔板支撑管子向上绕曲防止共振，管束布置采用HEI-6的设计技术，用该技术设计的凝汽器为汽流向心式，弧向布置，三角形排列，其特点是汽阻小，过冷度小，管束的耐腐蚀性强，整体使用寿命长。以下为凝汽器不锈钢换热管材质型号：
     1、材料化学分析；
     2、不锈钢换热管型号；
●凝汽器不锈钢换管产品性能：
     1、传热性能优异,由于采用壁厚0.5-0.8mm薄壁材料,提高换热性能,在相同的换热面积下,约为铜管的1.2~1.30倍.
     2、抗蚀性能强，耐点蚀、氨蚀和一般腐蚀，使用寿命可达二十年以上。
     3、由于不锈钢材料为TP304、TP316L等高性能合金钢，表面具有很高的强度，管子内壁光滑，使得其边界层流底层厚度减薄，因此具有很强的耐高温蒸汽的冲蚀性能。
     4、管子的刚性明显提高，抗振性能好。
     5、强化换热管，提高了抗结垢性能。
     6、装管工艺性能好，采用传统的胀管工艺，外径的公差与钢管一致，不需要改变管板孔的加工公差，利于直接选用，特别方便老机组铜管换为不锈钢换热管。
     7、经济性好，在同等换热面积下，成本目前约为铜管的60%左右，可直接进行换管。
     8、不锈钢管由高精度自动化制管设备，通过自身蚀溶焊接，翻卷成形，在无任何金属填充物下，充入气体保护（管子内外侧）焊接而成，焊接方式为TIG工艺，并作在线固溶涡流探伤。
     9、为了消除管子的应力，在保护气体中，以1040℃高温进行热处理，也可根据需要进行时效振动处理。
     10、所有钢管逐支进行水压气密检验，气压试验至10Mpa，10秒钟无降压。
     11、成品管出厂前逐支进行无损涡流探伤检测，频率为10-30千赫。
     12，外径偏差一般为±0.10mm，壁厚偏差±10%，长度偏差±5mm。
     13、所有管子全长用通规检查。
     14、原材料进厂和成品管发货前都是通过检测并出具检测报告。

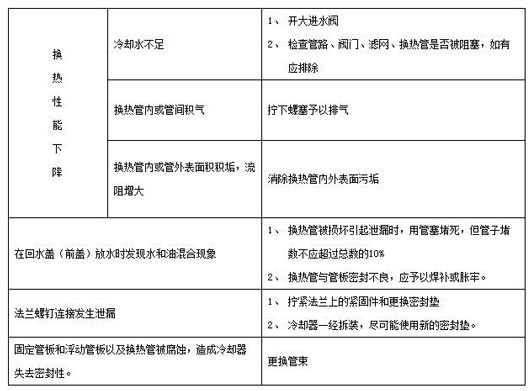

●黄铜管与焊接不锈钢管：
     总结国内外设计、运行经验，与黄铜管相比，焊接不锈钢管有如下优势：
     1、不锈钢锈钢管比铜管更耐腐蚀，抗振性和耐磨性能好，使用寿命是铜管的三倍；
     2、不易沾污，不易结垢，寿命可达30年～40年；
     3、虽然不锈钢的导热性能比铜差，但管壁热阻只占总热阻的3%～5%。由于管内水速提高、清洁系数加大、壁厚减小，从而使得不锈钢的传热性能优于铜合金；
     4、国内薄壁焊接不锈钢管制造技术、供货的品种规格、性能指标和检验手段、规模等都达到了国际水平；
     5、不锈钢管的热传导系数比铜管低，但通过减小壁厚使它们的热传导系数的差值缩小，由于不锈钢管内壁比铜管更光滑，对流换热系数比铜管高，不锈钢管外壁比铜管光滑，凝结放热系数比铜管高，根据多台机组的测试和计算，壁厚为0.7mm的不锈钢管比壁厚为1mm的铜管的总体传热系数高2.124%左右；
     6、随着运行时间的增长，不锈钢管的总体传热系数下降很缓慢，而铜管的总体传热系数下降速度比不锈钢管大得多。从长远考虑，使用不锈钢管整体上提高机组的经济性显而易见，同时也提高了机组的安全性。
