凝汽器胶球清洗机(胶球清洗装置)的设计满足的几点要求
发布时间:2022/10/24 点击次数:614

凝汽器胶球清洗机胶球清洗装置)的设计满足的几点要求

      凝汽器胶球清洗机胶球清洗装置)的基本要求设计制造要保证满足以下几点要求:
     (1)必须满足洁净度要求,清洗后不能含有任何油污等污物,保证达到规定的洁净度要求,以满足后续工序的要求;
     (2)必须满足工作进度的要求,具有较高的清洗效率,设备运行稳定可靠:
     (3)工作场所容许的碳氢气体浓度符合规定要求,必须有清洗液温度和可燃气体浓度控制装置以及一定的消防措施,紧急情况下有报警和紧急停车装置,保证操作者的安全;
     (4)凝汽器
胶球清洗机设备的运行、清洗液的回收或者处理符合环境保护法规的要求;
     (5)操作简单实用,运行成本经济合理,性能价格比好;
     (6)布局合理,造型美观,色彩协调。
     凝汽器

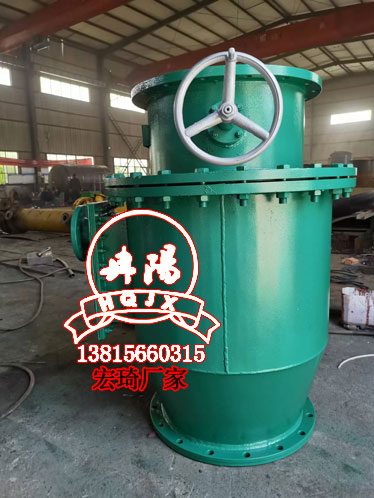

胶球清洗机总体设计方案胶球清洗装置的工作原理胶球清洗装置一般由胶球泵、收球网、装球室、电控柜等设备组成。清洗时把密度(湿态)与循环水相近的海绵橡胶球装入装球室,其数量约等于每一个流程中铜管数的10%,湿态球直径较铜管内径大1mm2mm。然后启动胶球泵,胶球就在比循环水进口压力略高一点的水流带动下,通过输球管进入凝汽器的进口管,与通过二次滤网来的主循环水混合并进入凝汽器的前水室。海绵球随水流经冷凝管流出,经收球网把球收回,进入收球网的网底,通过引出管又把球吸收到胶球泵,随后又打入装球室,以此再循环。由于海绵球是多孔柔软的弹性体,在循环水进出口压差的作用下进入凝汽器冷凝铜管。在铜管中海绵球呈卵形,与冷凝管内壁有整圈接触,这样在胶球经过冷凝管时,就把冷凝管的内表面擦洗了一次,这样使凝汽器冷却面达到了清洗的目的。1-凝汽器;2-二次滤网(带清洗蝶阀);3-装球室;4-胶球泵;5-收球网根据清洗机的设计要求、工艺流程,以及碳氢溶剂的使用要求和实际运行条件等,确定清洗机的设计方案。
     凝汽器
胶球清洗机工艺流程设计在前面章节己经介绍凝汽器的污染物主要包括油污和灰尘等。附着在外表面和内部,形成对凝汽器伤害很大的污垢块,其中部分污物仅轻轻附着在凝汽器的表面,而有些污物则是胶着在内表面的顽固污渍会对凝汽器造成不良影响。碳氢溶剂属非极性有机溶剂,对油污清洗能力强,渗透性好,不会造成金属生锈腐蚀,是替代ODS物质清洗的理想清洗剂。根据清洗工艺流程,对其进行清洗。确定本设备的清洗工艺流程为:粗洗精洗粗漂洗精漂洗蒸气清洗+真空干燥。
