胶球清洗机装置的清洗方式与二次滤网过滤装置设计的影响?
发布时间:2022/10/28 点击次数:1073

胶球清洗机装置的清洗方式与二次滤网过滤装置设计的影响?

      胶球清洗机装置的清洗方式与二次滤网过滤装置设计的影响?设计凝汽器胶球清洗系统采用胶球清洗和漂洗方式,为了更好的发挥胶球碳氢清洗技术的优势,降低胶球传播中能量的损失,在清洗系统循环中使用真空脱气装置。漂洗的目的是去除零件表面被污染了的清洗液以达到一定的清洁度。漂洗一般要进行多次,洁净程度一次次地提高。例如,设清洗后残留在工件表面被带出的污染液量为C,漂洗槽容量为X,则一次漂洗后,污染液的浓度变为C/X+C,如果工件表面一次带出污液量占漂洗槽液量为1%的话,那么漂洗一次相当于稀释100倍。但是漂洗次数多会增加生产面积,增加漂洗液使用量,增加成本等,一般情况下漂洗23次就可以。清洗系统中管路是联系各工序的纽带,是保证清洁度要求的关键,因此管路设计是整个清洗机的设计重点,也是结构设计的依据。管路设计包括分离器、过滤器、装球室、收球网、胶球泵等器件的选用,以及管道及相应组件将这些器件合理的连接。
     清洗管路分布图为实现清洗液循环净化,管路上设计有:清洗液循环泵,过滤网,二次过滤网和球阀。其中
二次过滤网是控制清洗精度的关键,其滤过精度的大小会影响到清洗质量和清洗效率。滤过精度过大使得清洗液含污量较大,降低清洗零件的清洁度;滤过精度过小导致管路堵塞严重,滤芯更换频率较大,影响设备运行,降低清洗效率。通过对实际清洗效果比较,终确定二次过滤网的过滤精度。

二次滤网的过滤精度胶球泵作为循环系统的动力源,关系到整个系统的工作效率和经济特性,在整个清洗装置中占有重要的作用。清洗液流速对胶球会产生影响,在实际清洗过程中为避免污物重新粘在物件上,清洗液需要不断流动更新,同时用以消除胶球驻波的影响,此时清洗液的流动速度不能过快,以免降低清洗效果。
     胶球泵的设计胶球泵主要用于清洗胶球的循环工作,在胶球泵的作用下,
胶球在清洗管道内携带溶剂与凝汽器内壁发生摩擦和化学反应,从而清洗凝汽器内壁。胶球泵用一定水量从收球器抽取胶球并将其输送至注球管。此过程中,胶球泵需要克服收球器与注球管之间的压差以及循环单元(包括管道)中的压力损失。胶球循环泵是双通道离心泵。其主轴由一个永久润滑的凹槽滚珠轴承支撑。轴密封采用机械密封形式。胶球循环泵的叶轮采用特殊设计,能保证在泵的高速运转下不至于在传输过程中造成胶球损伤。胶球泵安装的相对位置不宜过高,以防气蚀。胶球泵的吸上真空高度一般为7m水柱。
     胶球

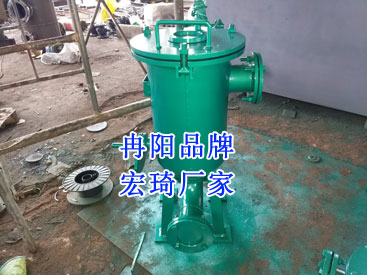

装球室设计胶球装球室作为胶球的预存装置,用于存贮、更换胶球及观察胶球运动,故安装在便于操作人员接近、放气、放水盒接至排水地沟。
     二次滤网(二次过滤装置)的设计清洗溶剂在循环清洗过程中,会将凝汽器内壁上的污垢清洗掉落,并随着溶剂在管道内循环,如果不加以过滤,则这些污垢可能会对凝汽器内壁造成不可修复的损伤,因此,过滤装置在整个清洗装置中起着至关重要的作用。二次滤网过滤装置的设计会对清洗效率和功效产生较大的影响,本设计采用两次过滤,次过滤采用普通的滤网,过滤掉大的污垢和杂质,而二次过滤则选用用的二次过滤网,配装有
二次滤网的胶球清洗系统中,二次滤网的安装部位,一般情况下应离开凝汽器进口一段距离,这样对于投球管的布置有利。二次滤网的排污管路应短直流畅,尽量减少管水阻,因为二次滤网排污是依靠循环水压差来实现的,故排水污水阻大时会直接影响排污效果。
