一套优秀的胶球清洗装置系统需具备如下特点?
发布时间:2023/6/19 点击次数:388

一套优秀的胶球清洗装置系统需具备如下特点?



一套优秀的胶球清洗装置系统需具备如下特点:

     1、每套胶球清洗装置系统必须根据凝汽器的结构及运行工况“
度身定制”

     2、必须根据胶球清洗装置系统的结构、运行工况及结垢特点配置胶球

     3、具有可靠的收球网段

     4、胶球泵需采用宽流道、低转速的专用胶球泵。
     5、选用质量优异的胶球:

【每套胶球清洗装置系统必须根据凝汽器的结构及运行工况“
度身定制”】
1、每套设备均应度身定制

     即使通径相同但不同的循环水参数、凝汽器的参数、设备布置
等因素都将直接影响设备的运行性能。

2、在胶球清洗装置设计中必须综合考虑以下因素:

     一循环水参数、及工况;
     一凝汽器参数与结构;
     一与胶球清洗装置系统相关的设备、管路布置等

在设计收球网时,需关联处理下列数据:

     1、通过收球网的水流速度

     2、收球网板与水流的夹角;
     3、收球网板格栅间距

     4、
胶球的类型;
     5、
胶球的直径;
     6、
胶球的硬度
其中胶球是关键因素。

收球网是胶球循环的关键设备。

【具有可靠的收球网段】
     收球网的结构在胶球清洗技术的发展过
程中不断的进步与提高

     正V型→锥型
→倒V型

正V型与锥型结构的主要缺点:

     1、水阻较大;

     2、出球方向与水流方向垂直,很容易在出球口形成死区

     3、循环水中的杂质易堆积在出球口,阻碍出球;

     4、出球路径较长;

     5、当收球网水平布置时,锥型结构
很难形成有效的流场。

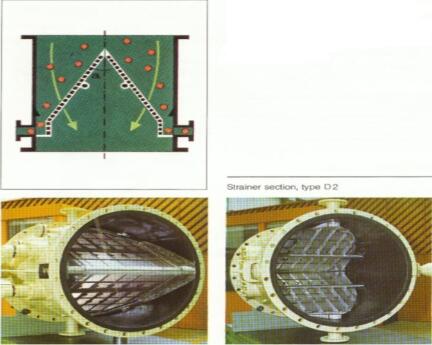

     D2格栅、倒V字形
收球网
目前
胶球清洗装置领域大部分厂
家均采用该种形式的收球网

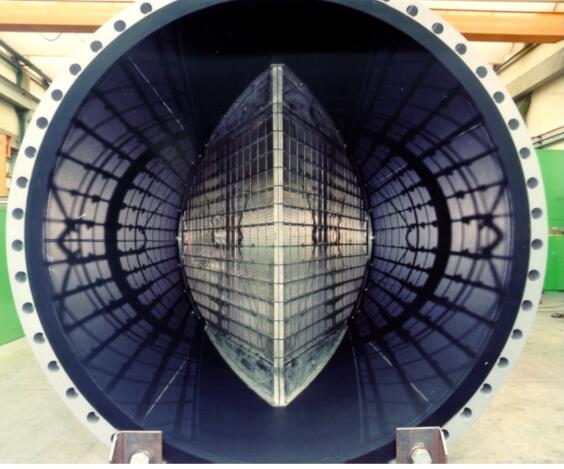

     收球网板处于:
运行中循环
收球位置

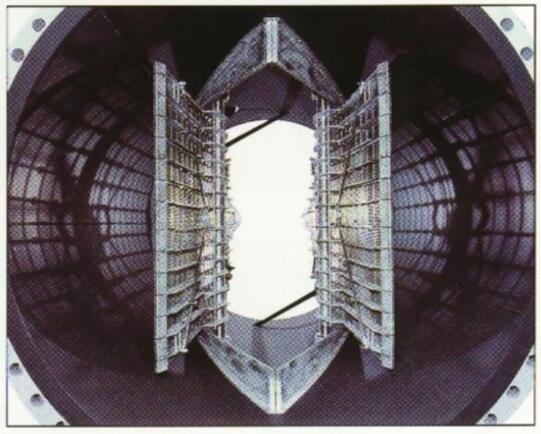

。收球网处于:运行中反冲洗位置。

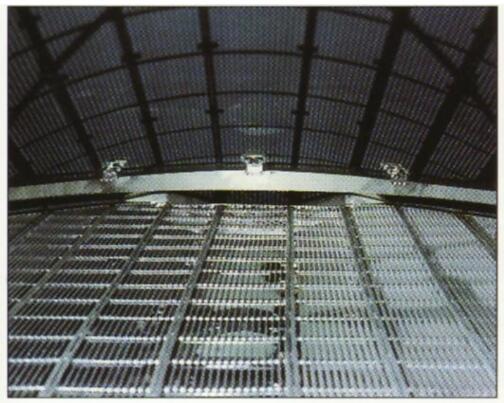

     收球网关键之一:导流板。导流板作用:导流板的设计
必须根据具体
项目的水流等
参数并经过试
验验证后方可
进入生产。

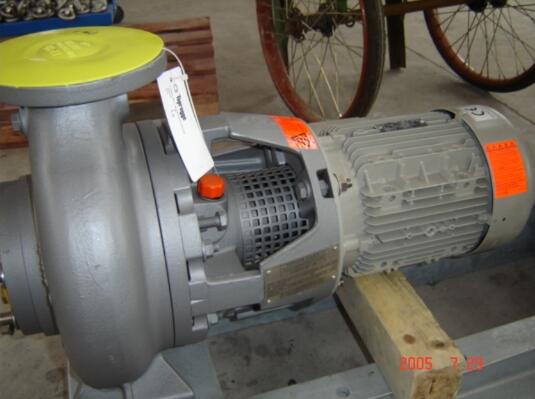

胶球泵需采用宽流道、低转速的专用胶球泵】
     宽流道→不会对胶球造成切割;
     低转速→功耗小,适合长时间连续运行;
