胶球清洗装置系统布置方式及其设备安装说明?
发布时间:2023/7/3 点击次数:366

胶球清洗装置系统布置方式及其设备安装说明?


 【胶球清洗装置系统布置方式有两种】

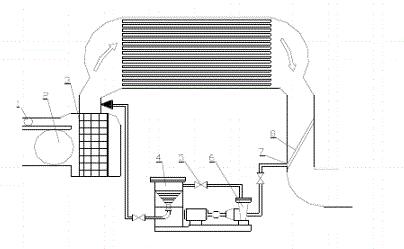

一、单元制系统;
     1、排污口;2、清洗蝶阀;3、
二次滤网;4、装球室;5、球阀;6、胶球泵;7、收球网;8、收球网板操作机构。
二、共用制系统;
     1、排污口;2、清洗蝶阀;3、二次滤网;4、电动机;5、收球网;6、装球室;7、球阀;8、胶球泵;9、分汇器。

胶球清洗装置系统安装应遵照供货单位供给的系统布置图和技术要求进展安装,在对应胶球清洗装置系统中的相对位置。
【不同布置方式的适用范围】
     1、单元制系统,适用于中高机组配套使用,优点是对凝汽器各侧可同时进展清洗,另外,任何一侧的胶球清洗装置系统消灭故障,均不会影响另一侧的正常运行。
     2、共同制系统,适用于小机组使用,优点是设备少,主要缺点是当系统中共同局部发生故障时,凝汽器的任何一侧都无法清洗。
胶球清洗装置系统其设备安装】
胶球清洗装置收球网:

收球网尽量承受立式安装,并且收球网胶球引出管尽量高于胶球泵入口,
收球网在循环水管弯头后很近处安装时应,使操作轴与弯头方向相平行对;SD型收球网最好承受操
作轴与弯头方向相垂直的布置方式,且在收球位置时,网板进口端靠在内侧筒壁,收球网假设承受卧式
布置时,胶球引出管应按要求在收球网底面或侧面。
胶球清洗装置胶球泵:

胶球泵安装的相对应位置不宜过高,以防气蚀,胶球泵的吸上真空高度一般为7m水柱。
胶球清洗装置装球室:
     用于贮存、更换胶球及观看胶球运动,故安装位置应便于操作人员接近,放气、放水管接至排水地沟。
