凝汽器胶球清洗装置系统海绵胶球流程图说明?
发布时间:2023/9/4 点击次数:240

凝汽器胶球清洗装置系统海绵胶球流程图说明?


      凝汽器胶球清洗装置系统海绵胶球流程图说明?工作过程:(胶球在清洗时海绵胶球流动方向见胶球流程图)

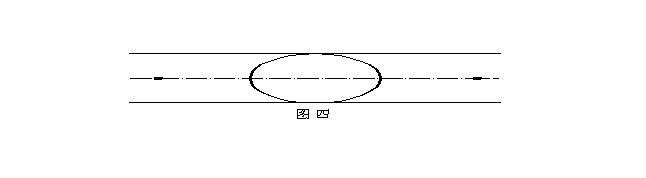

     清洗时将数量约等于凝汽器进水室冷却管根数10%、直径较冷却管内径大1—2毫米的湿态(湿态时的胶球比重与水相近)海绵胶球装入装球室后,启动胶球泵,装球室内的胶球在胶球泵的作用下(胶球泵水流压力略高于循环水的压力),进入凝汽器进口水循环水管中,随即与循环水充分混合后进入凝聚汽器进口水室,在凝汽器进出口压力作用下,海绵胶球通过冷却管,由于海绵胶球是多孔柔软的弹性体,在通过冷却管时内壁时在管内呈卵形,与冷却管内壁有一整圈接触,在冷却管内壁全长上抹擦一次,(如图);
     当
海绵胶球流出冷却管口后在其自身的弹性作用下,突然恢复原状,清除海绵胶球外表面上大部分污物(垢),海绵胶球表面小部分污物在循环水中流动过程中随水清洗;同时海绵胶球随循环水流入收球网,在收球网网板的阻挡和循环水的带动下,海绵胶球流入收球网的胶球引出管处,被胶球泵吸出,再输入系统管道,以此重复循环,达到清洗冷却管内壁的目的。
