使用凝汽器胶球清洗装置系统提高企业经济效益

       使用凝汽器胶球清洗装置系统提高企业经济效益，凝汽器胶球清洗装置系统，包括凝汽器水室，凝汽器水室的下部对称安装有两根凝汽器进水管，凝汽器水室的左右两侧分别安装有凝汽器出水管，凝汽器出水管上分别安装有收球网，两个收球网之间通过管路连通，在两个收球网之间的管路上连通有装球室，装球室通过管路与两根凝汽器进水管分别连通，本实用新型采用上述方案，胶球清洗系统收球率稳定在95%以上水平，投用后在循环水温和机组负荷相同情况下凝汽器传热端差显著下降，真空较以前大幅提高，可取得显著的经济效益。
      解决的问题是提供一种胶球收球率高，投用后在循环水温和机组负荷相同情况下凝汽器传热端差显著下降，真空较以前大幅提高，可取得显著的经济效益的凝汽器胶球清洗系统。
技术方案是：
      凝汽器胶球清洗装置系统，包括凝汽器水室，凝汽器水室的下部对称安装有两根凝汽器进水管，凝汽器水室的左右两侧分别安装有凝汽器出水管，凝汽器出水管上分别安装有收球网，两个收球网之间通过管路连通，在两个收球网之间的管路上连
通有装球室，装球室通过管路与两根凝汽器进水管分别连通。
      装球室与两根凝汽器进水管之间的连通管路上安装有三通视镜，三通视镜与两根凝汽器进水管分别连通，三通视镜与两根凝汽器进水管之间的连通管路上分别安装有球阀。
      装球室与两个收球网之间的连通管路上安装有胶球泵。
      装球室与凝汽器出水管上位于凝汽器出水弯管段之前的部位连通有辅助试验管路，在试验管路上安装有蝶阀。
      收球网内安装有收球网板，收球网板的下侧连接有导流板，导流板为两块，呈“八”字型设置。
      凝汽器出水管的拐弯处具有凝汽器出水弯管段，在凝汽器出水弯管段内部设有一个与凝汽器出水弯管段的弯曲弧度相同的折流板。
      凝汽器水室内靠近与凝汽器进水管连通的位置设有折流板。
      采用上述方案，胶球清洗系统收球率稳定在95%以上水平，投用后在循环水温和机组负荷相同情况下凝汽器传热端差显著下降，真空较以前大幅提高，可取得显著的经济效益。
下面结合附图和实施例对本实用新型作进一步说明。
附图说明

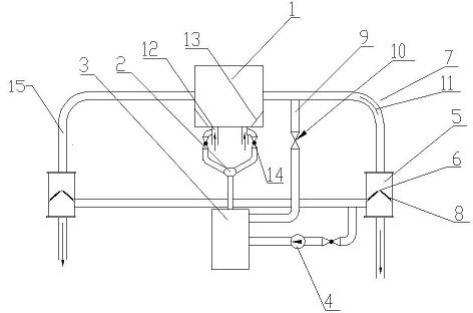

      附图1为本实用新型实施例中凝汽器胶球清洗系统图；
      附图2为本实用新型实施例中导流板、折流板安装示意图；
      附图3为本实用新型实施例中流体在冷凝管及凝汽器水室中流线分布及堵板安装示意图。
      图中：1-凝汽器水室；2-三通视镜；3-装球室；4-胶球泵；5-收球网。6-收球网板；7-凝汽器出水弯管段；8-导流板；9-试验管路；10-蝶阀；11-折流板；12-凝汽器进水管；13-折流板；14-球阀。
      胶球循环系统内流场问题严重影响胶球的正常投入，死区、漩涡的存在使湿态密度较小的胶球滞留在凝汽器水室1中。循环水从凝汽器进水管12流向截面突然扩大的凝汽器水室1。由于流体质点有惯性，流体质点的运动轨迹不可能按照管道的形状突然转弯扩大，即整个流体在离开凝汽器进水管12后只能继续向前流动，逐渐扩大，这样在管壁拐角处流体与管壁脱离形成漩涡区。漩涡区外侧流体质点的流动方向与主流的流动方向不一致，形成回转运动。这样部分胶球在漩涡区会大量聚集，严重影响系统的正常运转。折流板13的设置可以很好的解决以上问题。
