凝汽器运行中海绵胶球清洗系统的使用影响
发布时间:2024/4/10 点击次数:104

凝汽器运行中海绵胶球清洗系统的使用影响

       凝汽器运行中海绵胶球清洗系统的使用影响,汽轮机的凝汽器清沾状况,关系到整个机组的多发、高效、低耗和防止铜管的腐蚀损坏。按运行情况,大量循环水通入凝汽器时,在铜管内壁的沉积性泥垢(或称沉积物),对凝汽器的清洁影响大。
      广北电站循环水系统系闭路循环,山于缺乏水塔调整维护的经验,冬气候较冷,致使水塔严重结冰,造成水泥格网拖板除断,蜂窝乐撕碎,大量的蜂窝纸碎片,连同小木块,永草落叶及水泥渣等杂物进入凝汽器,严重地影响了凝汽器的清洁程度,如1号机的端差经常在10℃以上,高达14~16℃,影响汽机黄空,对安全、满发、低消耗影响很大。
      例如制作收球网,按资料介绍冲8×60长圆孔较理想,但是当地没有60吨以上的冲床,他们就“以钻代冲”,利用一台摇臂钻床冲了2300多眼的收球网及1560多眼的二道水篦子。在管道组装中,没有转心球阀,就用必80球形截止阀代替,经过近一个月的奋战,终于在四月二十三日小修中胜利地将1号机胶球冲洗装置组装完毕,投入试运。
现将我厂1号机胶球冲洗装滑介绍如下:
一、
凝汽器胶球清洗系统

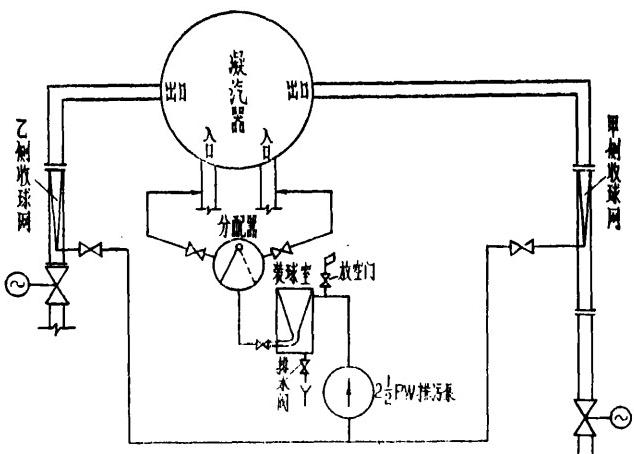

      如图1所示在循环水出口管上截取一段,内装收球网,两端用法兰连接。利用国产2±PW型排污泵作胶球循环泵,胶球经装球室、分配器,分别进入凝汽器甲、乙侧入口管。
二、
凝汽器胶球清洗装置设备构造简介
      1、

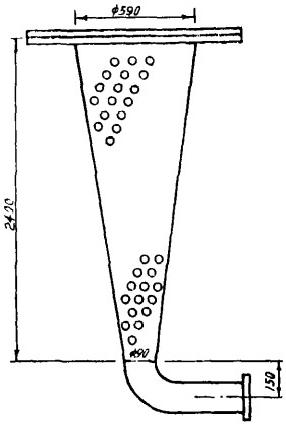

收球网(见图2):用6毫米厚的钢板分4块对焊,根据通流面积为循环水出口管截面8~4倍的要求,在每块网板上钻12的孔2300个左右。
      2、

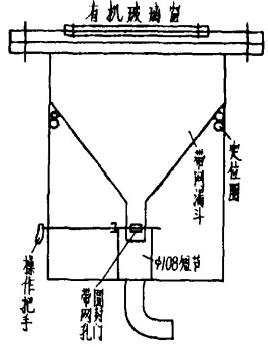

装球室(见图3):采用必275高500毫米的钢管,内装黄铜板制的带网孔的漏斗,漏斗下部有一带网孔的圆封门经下部去分配器,简体下部装有》1士”的放水门。装球室上部法兰中间配有有机玻璃窥视窗,进口管上部装有放空气阀(±”)。
      3、

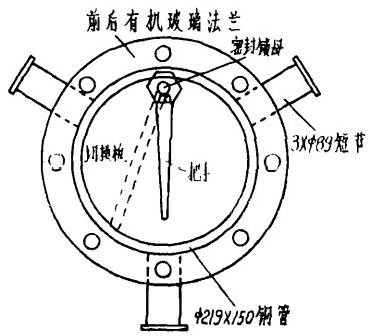

分配器(见图4):采用必219高150毫米的钢管,按三等分焊接凶89带法兰的短节。两端有20毫米厚的有机玻璃法兰,用螺栓紧固封闭,内装一带网孔的转轴切换板。
      4、二道水篦子(见图5):出于影响我厂凝汽器清洁程度的主要是蜂窝纸碎片特别多,为了防止卡球,在循环水泵出口门至凝汽器之间加装了必1200×1000的二道水篦子。内装Y形过滤篦子,底部装有必100的排污门,中间系转轴用把手操作。
三、1
凝汽器胶球清洗试运情况及存在问题
      1号机铜管系18/20,原使用20胶球,试投后回收率仅35%左右,后停机检查发现胶球泡水后胀水率太大,直径胀大到25~26毫米,以致大部分堵塞在铜管内,经用压缩空气吹出了大部分(因停机时间短)。以后使用18胶球,经试验该产品符合要求,但是由于凝汽器内尚残留部分小球未取出,仍有不少小蜂窝碎片和小木片进入凝汽器,所以影响回收率(仅75~80%左右)。自四月二十七日次试投以来,仅停留在试验阶段,但是由于装了二道水篦子及胶球不定期冲洗,该机组端差已明显下降,现端差一直保持在5~7℃范围。
四、今后的改进意见
      1、由于仍有杂草、木片、石块等杂物进入凝汽器,且木工房紧挨水塔,其木屑经风一吹经常刮入池中,为此将水塔孔眼用铁练网圈闱起来,以防止杂草木片等进入水池。同时严密封闭循环水沟。
      2、现水池中残留很多蜂窝纸碎片,因此拟在停机大修中对水塔进行放水清池,并修整、改进水池一次过滤网。
      3、从根本上考虑,为了防止水塔结冰,除进行必要的调整、维护外,谁备与有关部门研究,拟将原五层一米高蜂窝纸改为上、下水池小格网,中间三层蜂窝纸。
      4、现装之二道水篦子,直径大,法兰端盖易变形,同时运行时间久了内部锈蚀结垢使篦子转不动,且运行中冲洗有困难,效果也不好,为此拟在2号机中采用涡流过滤器,以观其效。
      总之,
凝汽器胶球清洗装置是一项科学技术措施,对于改善凝汽器清洁程度,提高真空,降低端差,起到了明显的效果,今后将吸取先进经验,以改进我们的工作,为使凝汽器胶球清洗这一项工作更加完善而努力。
