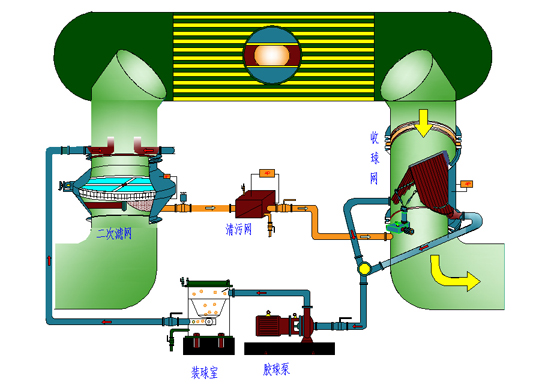

一、胶球清洗系统组成及简要说明
  1、 二次滤网：安装于凝汽器循环水管路的进水管段上。凝汽器循环冷却水的二次过滤网，除去可能堵塞凝汽器换热管的杂物，保证海绵胶球正常投入、收球和运行，特别是在水中含杂质多而又受季节影响大的开式冷却水系统中，二次滤网的作用尤为重要。
   二次滤网按其排污形式分为电动旋转排污、全自动反冲洗排污等。
   二次滤网的安装形式可以是立式，卧式，直通式的（也可根据现场设计安装形式）。
   二次滤网也可以单独使用于其它需要净化过滤的循环水系统。

  2、收球网：安装于凝汽器循环水管路的出水管段路上，它的作用是将在系统中运行的胶球从冷却水中分离出来。
  收球网结构形式分为：栅格网板式(SF型双栅格网板收球网,SD型单栅格网板收球网)和SL型漏斗式收球网。
  3、装球室：装球室是胶球清洗装置中用于放球、取球、存储和观察胶球循环情况的装置：它由外壳、漏斗、切换阀等部件组成，并配有观察窗、放气阀、放水阀。

  4、胶球泵：它是胶球系统中使胶球进行不断循环的动力设备，该水泵是一个用无障碍离心泵，其叶轮由两片叶片构成管状通道，它具有不堵球、不切球和对胶球磨损力小等优点。

  5、分汇器：是一个三通阀，通过导向板的切换可使胶球进入需要清洗的一侧凝汽器中工作。一般一台机组需两台分汇器，其进口通径为DN100，分配口为DN89，胶球投用时可通过窥视窗观察运行情况。
  6、胶球：凝汽器在线清洗系统专业胶球。

 凝汽器胶球清洗系统的控制形式：手动、电动或全自动形式。（用户可自行选择）
