凝汽器胶球清洗系统结构图及使用方式
发布时间:2024/7/22 点击次数:526

凝汽器胶球清洗系统结构图及使用方式

       目前在热电厂凝汽器胶球清洗系统的生产作业中,通常采用工业用水,夏季时,泥沙大,胶球清洗系统弯头死角多,胶球流动不畅,不能起到清洗作用,从而导致凝汽器铜管的脏污,严重时甚至堵塞管道、凝汽器入水口及胶球泵,会造成胶球清洗系统一直运行不正常,收球率低,不仅造成胶球损耗率高,而且胶球堵在凝汽器中影响了机组的真空,造成机组汽耗率增大。同时凝汽器水室内会出现旋流,胶球不能进入铜管内清洗受热面。胶球泵的压力低,胶球进入系统后不能正常循环,而是都积存于胶球泵的出口,无法进入凝汽器的循环水内流。胶球清洗系统不能正常运行,凝汽器铜管表面脏污,直接影响到了传热效果。
       为了解决上述技术问题的不足,提供一种凝汽器胶球清洗系统反冲洗装置,该胶球清洗装置结构简单,对胶球泵加装了反冲洗管道,有效避免了脏污堵塞管道和凝汽器入口及出口。
       为了解决上述技术问题的不足,所采用的技术方案是:一种凝汽器胶球清洗系统反冲洗装置,包括凝汽器、出水管道、进水管道、装球室和胶球泵,凝汽器和胶球泵之间通过出水管道和进水管道连接形成循环回路,出水管道的出水方向上依次设有阀门和装球室,进水管道上设置有反冲洗管道,反冲洗管道上设置有阀门。出水管道上设置有阀门。
       有益效果:结构简单,胶球泵上加装了反冲洗装置,能够在不拆卸装置的条件下对管道进行清洗,既能有效防止脏污堆积堵塞管道和凝汽器入口及出口,保持循环冷却水入口滤网正常,以及保证了凝汽器
胶球清洗装置稳定运行,又降低了工人的劳动强度,提高了生产效率。

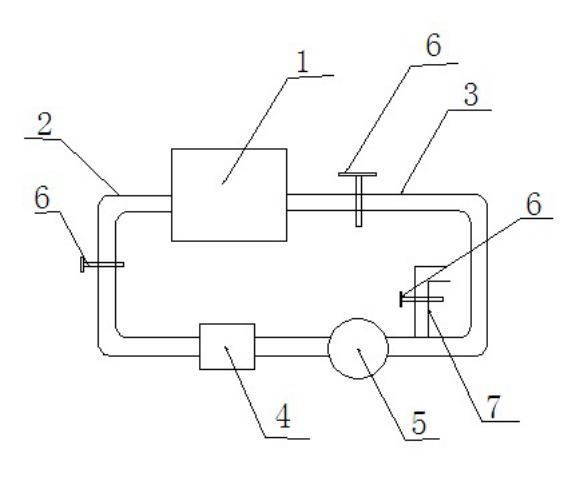

       图1为
胶球清洗系统结构示意图;
       图中标记:1、凝汽器,2、出水管道,3、进水管道,4、装球室,5、胶球泵,6、阀门,7、反冲洗管道。
       如图1所示,一种
凝汽器胶球清洗系统反冲洗装置,包括凝汽器1、出水管道2、进水管道3、装球室4和胶球泵5,凝汽器1和胶球泵5之间通过出水管道2和进水管道3连接形成循环回路,出水管道2的出水方向上依次设有阀门6和装球室4,进水管道3上设置有反冲洗管道7,反冲洗管道7上设置有阀门6,出水管道2上设置有阀门6。
       进水管道3和出水管道上2均可设置阀门6,当凝汽器
胶球泵系统需要反冲洗时,开启反冲洗管道上7的阀门6,关闭进水管道3或出水管道2上任意一侧的阀门6,从反冲洗管道7入口注水,从而进行反冲洗,清洗完毕后关闭反冲洗管道上7的阀门6,开启进水管道3或出水管道2上的阀门6。
       结构简单,取消
胶球清洗系统的许多弯头死角,有效的减少了管道长度,以便降低系统阻力,胶球泵上加装了反冲洗装置,能够在不拆卸装置的条件下对管道进行清洗,既能有效防止脏污堆积堵塞管道和凝汽器入口及出口,保持循环冷却水入口滤网正常,以及保证了凝汽器胶球清洗装置稳定运行,又降低了工人的劳动强度,提高了生产效率。
