冷凝器胶球清洗装置系统运行图安装与使用指南

冷凝器胶球清洗装置系统运行图安装与使用指南
      结合旋膜式除氧器的设计规范与工业设备通用安装标准，冷凝器胶球清洗装置的安装与使用可参考以下关键点（需根据具体设备型号调整）：

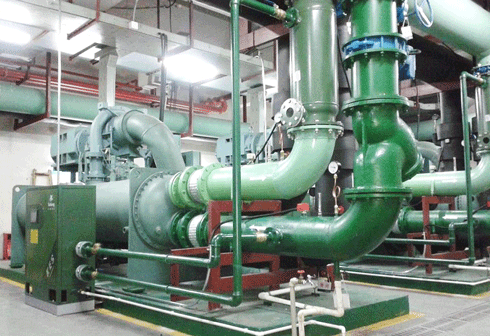

一、冷凝器胶球清洗装置系统运行图核心组件
胶球注入单元
      包含胶球泵、储存罐及分配器，胶球直径需与冷凝管直径匹配（一般为冷凝管内径的85%-95%）。
循环管路布局
      主循环管道采用304不锈钢材质，避免腐蚀堵塞；支管设置压差传感器监测胶球流速，确保分布均匀。
回收过滤模块
      配备双层滤网（孔径≤0.5mm），分离胶球与杂质，回收率需≥98%。
二、冷凝器胶球清洗装置安装技术要求
设备定位与固定
      胶球泵应靠近冷凝器入口侧安装，水平度偏差≤2mm/m，底座加装减震垫（橡胶硬度70±5ShoreA）。
管路连接规范
      主循环管与冷凝器采用法兰连接，密封垫片选用耐温橡胶（适用温度-20℃~120℃）；
      焊接接口需打磨光滑，内壁粗糙度Ra≤3.2μm，防止胶球卡滞。
电气控制集成
      控制器与DCS系统联动，支持自动/手动模式切换，防护等级IP55以上。
三、冷凝器胶球清洗装置操作与维护要点
冷凝器胶球清洗装置运行参数设置
      清洗频率：根据水质硬度调节（通常每日1-3次），每次持续20-40分钟；
      胶球投加量：按冷凝管数量×1.2倍冗余配置，单次循环损失率应＜3%。
冷凝器胶球清洗装置故障应对策略
      胶球卡堵：立即切换反冲洗模式，检查滤网完整性；
      回收率下降：排查滤网堵塞或胶球磨损（直径缩小＞15%需更换）。
冷凝器胶球清洗装置定期维护周期
      每周清理滤网杂物，每月校验压力传感器精度；
      每年整体拆检管路，重点检查弯头部位磨损情况。
冷凝器胶球清洗装置典型安装示意图（逻辑框架）
[冷凝器入口]→[胶球注入单元]→[分配阀组]
↓
[冷凝管束]←循环泵←[回收过滤器]←[冷凝器出口]
注：实际安装需结合冷凝器结构适配管路走向，确保胶球覆盖所有换热管。
