汽轮机凝汽器冷油器扩容改造技术方案说明?
发布时间:2019/10/21 点击次数:75

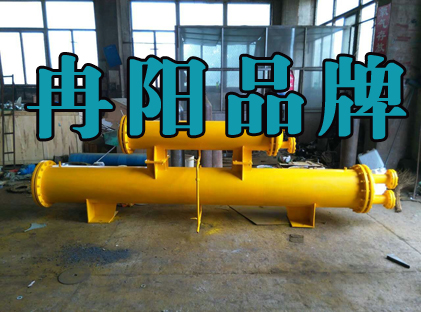

汽轮机凝汽器冷油器扩容改造技术方案说明?

1、总则
        1.1冷油器扩容改造技术改造方案,适用于国能生物质发电有限公司
冷油器扩容改造。它提出了冷油器的功能设计、结构、性能、增加换热面积等方面的技术要求。
        1.2本技术改造方案所提及的增加换热面积的要求,符合国能生物质发电有限公司所提的增容降温,满足机组安全、环保等强制性标准的要求。
2、
冷油器扩容改造标准
        2.1冷油器扩容改造设计、制造均按中国国家有关标准(GB)为基础,并符合有关标准、规范和规定的要求,同时充分考虑贵公司环境条件和使用条件。
        2.2贵公司提出冷却水氯离子含量超标,管束及冷却管均选用316不锈钢,宏琦公司按更合理条件的设计、选材料、制造,同时又能确保冷油器长期安全连续的运行。
        2.3冷油器的设计标准:按原冷油器型号YL40,冷却面积40㎡的基本条件设计,在原冷却面积40㎡的基础上增加5㎡换热面积,保证进出油口中心距不变,冷却水进出口相关尺寸不变,便于现场不改动相管线,只需扩大冷油器直径。
3、冷油器工程概况:
        1、国能生物质发电有限公司冷油器配套提供,型号为YL-40,冷却面积为40㎡,采用316不锈钢管作为冷却管,冷却管Φ12×0.7,冷却水取用循环水,夏天高温季节时,冷却水水在温36℃,两台冷油器并列运行,冷油器出油口油温最高达到46.5℃。冷油器运行出现有用无备工况,无法停用切换清洗,存在一定的安全隐患。拟更换两台冷油器45㎡,管板也选用316不锈钢材质,冷却水管还选用316L不锈钢管,管壁厚度为0.5mm,油温下降低≤2℃。
4、设计和运行条件
4.1总的要求
        4.1.1 宏琦公司提供的冷油器功能完整,技术先进成熟,并能满足人身安全和劳动保护条件。宏琦公司所供冷油器设计合理,冷油器在各种工况下均能满足安全和持续运行的要求。
        4.1.2 冷油器零部件均采用先进、可靠的加工制造技术,有良好的表面型状及合适的公差配合。零部件均能拆卸,更换修理方便。
        4.1.3 冷油器各部件在正常工况下,有效克服了温升、磨损、腐蚀等问题,能持续安全运行。
4.2  技术条件
        4.2.1新冷油器型号:YL-45,冷却面积:45㎡,冷却水管材质316不锈钢管,壁厚0.5mm。组装完成后,进行水压试验:水侧压力≥0.5Mpa,油侧压力≥0.6Mpa,稳定压力10min不泄漏。
        4.2.2所有冷却水管口安装方式为胀接,胀口后,管端伸出管板外1-2mm,进水端进行翻边。
        4.2.3冷油器运行方式:连续。
        4.2.4冷油器布置位置:地面立式布置。
4.3  冷油器要求
        4.3.1在保留冷油器原油、水管路的基础上,增加冷油器的冷却面积,要求水室与油室单独隔离不相互影响,清洗冷油器时不用放油即可达到目的。冷油器两侧端部均能打开以方便清洗检查冷油器,并且水室内部要做好防腐。
        4.3.2新冷油器换热效果好,不超温(夏季最高冷油器出油温度不超45℃),不发生热变形。
        4.3.3新冷油器能起到很好的换热效果,能实现长周期安全运行,并能有效降低劳动力,提高冷油器运行安全稳定性,符合火力发电厂安全标准。
        4.3.4新冷油器的质保期为一年。
5、 供货范围
5.1供货范围:
        (1)45㎡新冷冷油器两台,冷却管材质为316不锈钢,管壁厚度0.5mm。
        (2)冷油器进、出油口的本体法兰采用活套法兰与管线法兰连接;冷却水进、出的本体法兰采用活套法兰与管线法兰连接。
        ⑶冷油器出厂前应做好各进出口的防护包装。
